[아키캐드] ARCHICAD 23 기능 탐구생활 2/10



두번째 아키캐드 기능 탐구생활은 기둥의 다중 세그먼트 설정 및 편집, 개구부도구의 작성 및 편집, 엘리베이터 라이브러리 개선된 기능 대한 5개의 영상입니다.

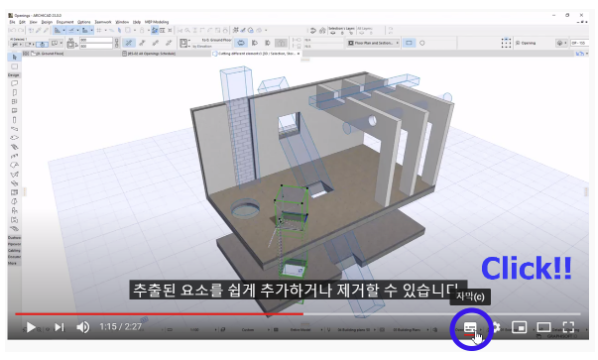

영어 영상이지만, 한국어 자막도 설정할 수 있습니다.



[01] 다중 세그먼트 기둥 작성

ARCHICAD 23에서 업데이트된 기둥 도구의 다중 세그먼트 설정 방ㅂ버에 대한 영상입니다. 기둥 도구의 설정 창 옵션이 추가 변경되었고, 각각의 세그먼트별로 단면 형상과 치수, 결합 각도 등을 설정할 수 있습니다. 여러 개의 매스를 작성해서 조합하지 않고, 1개의 기둥에서 형상의 다양한 표현이 가능해졌습니다. (9분57초)







[02] 기둥 도구 편집

ARCHICAD 23 업데이트된 기둥 도구의 편집 방법에 대한 영상입니다. 펫팔레트를 이용하여 세그먼트를 추가하고 단면 형상을 변경할 수 있으며, 프로파일 단면의 경우에는 수정기를 사용하여 단면의 형상을 자유롭게 조절할 수 있습니다. (5분 17초)







[03] 개구부 요소작성

ARCHICAD 23에서 새로 생긴 개구부 도구의 작성과 설정 방법에 대한 영상입니다. 개구부 요소의 특징과 기본적인 설정값들에 대해 알아보실 수 있고, 개구부 커팅 바디의 돌출 방향, 거리, 회전 각도 등을 설정 할 수 있습니다. (6분1초)







[04] 개구부 요소 편집

ARCHICAD 23에서 새로 생긴 개구부 도구의 편집 방법에 대한 영상입니다. 개구부 형태 수정, 개구부 커팅 바디의 돌출 방향 및 거리, 여러 요소 자르기 방법등을 사용하여 개구부 요소를 편집할 수 있습니다. (6분 24초)





[05] 엘리베이터 라이브러리 업데이트

ARCHICAD 23에서 엘리베이터 객체가 업데이트되었습니다. 설정 대화상자에서 2D와 3D의 상세 표현 단계를 선택할 수 있고, 모든 층에서 보이기 디스플레이 기능이 추가된 새로운 디스플레이 설정도 사용 할 수 있습니다. 그리고 각 층에서 엘리베이터 도어의 수직 위치를 수정할 수 있습니다. (4분 23초)
